◆ 5チャンネルピエゾ電源 |
|
|
ENP-4015B型 |
5チャンネルピエゾ電源 |
\620,000（\682,000税込み） |
出力電圧 0〜±200V 5チャンネル
出力電流 0.1A
増幅度 20倍(約26dB)
オフセット設定範囲 0〜±200V 高速過電流保護回路内蔵
正負両極性で−２００Ｖ〜＋２００Ｖの出力が得られ
BIAS設定及び外部電圧による制御が可能です。
|
|
 |
|
| |
|
出力電圧 |
-200V+200V |
|
実行電流 |
0.1A (平均電流） |
|
ピーク電流 |
0.6A (最大電流） |
|
入力電圧 |
±10V max |
|
増幅度 |
0〜26dB（半固定） |
|
出力波形
DC〜100KHz （抵抗負荷2KΩ 100Vp-p |
|
過電流保護回路 |
平均電流0.1A、ピーク値 ±0.6A |
|
外形寸法 |
150(H)x320(W)x350(D)mm |
|
所要電源 |
AC100V 50/60Hz |
|
|
|
◆ パルススキャンコントローラ |
|
|
ENP-4015BH型 |
|
パルススキャンコントローラ |
\625,000（\687,500税込み） |
出力電圧 0〜±200V 5チャンネル
出力電流 0.1A
増幅度 20倍(約26dB)
オフセット設定範囲 0〜±200V 高速過電流保護回路内蔵
正負両極性で−２００Ｖ〜＋２００Ｖの出力が得られ
BIAS設定及び外部電圧による制御が可能です。
X軸、Y軸については0V入力時に0V、+10V入力時には+出力部から+200V、-出力部から-200V出力されます。
|
|
|
|
|
|
|
|
出力電圧 |
-200V+200V |
|
実行電流 |
0.1A (平均電流） |
|
ピーク電流 |
0.6A (最大電流） |
|
入力電圧 |
±10V max |
|
増幅度 |
0〜26dB（半固定） |
|
出力波形
DC〜100KHz （抵抗負荷2KΩ 100Vp-p |
|
過電流保護回路 |
平均電流0.1A、ピーク値 ±0.6A |
|
外形寸法 |
150(H)x320(W)x350(D)mm |
|
所要電源 |
AC100V 50/60Hz |
|
|
|
◆ 信号源内臓型 パルス対応型ピエゾ電源 |
|
|
|
|
|
|
ENP-015SE型 |
|
高速スイッチ型ピエゾ電源 |
\148,500（\163,350税込み） |
本体内部にイーサネットで設定できるパルス信号源を内臓していますのでピエゾを用いた各種実験等がパソコン操作で行えます。高電圧パルスをピエゾ素子に供給
してスイッチ動作のため急峻な立ち上がりたち下がり時間で駆動します。大電流のピーク値に耐える設計です。
リモート動作以外はENP-015S型と同等です。 |
|
|
 |
|
| |
出力電圧 |
30V〜150V (2段階で設定） |
|
ピーク電流 |
40A (最大値） |
|
出力電流 |
100mA (平均電流） |
|
入力信号 |
TTLレベル信号（充放電２信号個別入力可） |
|
高速パルス応答 |
20μS （容量10μF 出力0〜100Vの範囲で） |
|
過電流保護回路
平均電流110mA以上で作動 |
| |
外形寸法 |
110(H)x160(W)x230(D)mm |
|
所要電源 |
AC100V 50/60Hz |
|
イーサネット |
10/100BASE |
|
|
◆
0151シリーズ パルス対応型ピエゾ電源
 |
|
|

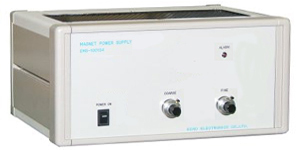

ENP-0151A型 |
|
増幅型ピエゾ電源 |
\240,000（\264,000税込み） |
直流広帯域増幅器でピーク電流の大きなピエゾ電源です。パルス波からランプ波，階段波など正弦波はもとより任意の波形でドライブできます。 |
|
|
 |
|
| |
出力電圧 |
0〜150V |
|
出力電流 |
1A (平均電流） |
|
入力信号 |
0〜+10V (任意波形） |
|
バイアス電圧 |
0〜150V（半固定設定） |
|
増幅度 |
15倍 (半固定設定） |
|
増幅帯域
DC〜50KHz (-3dB 抵抗負荷時） |
| |
安定度 |
±1x 10 -4
(AC100V±10%) |
|
リップル雑音 |
20mVp-p以下 |
|
パルス応答 |
10μS （容量1μF 出力0〜100Vの範囲で） |
|
モニター出力 |
出力の1/10 インピーダンス10KΩ |
| 保護回路 |
平均電流110mA以上で作動 |
|
所要電源 |
AC100V 50/60Hz |
| 外形寸法 |
133(H)x260(W)x280(D)mm |
|
|
|
|
|
|
 |
|

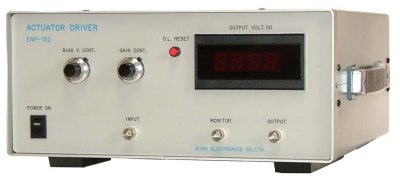

ENP-152 |
\440,000（\484,000税込み） |
高精度、低雑音の高出力直流増幅器です。
各種電歪アクチュータ電源や外部電圧で制御可能な実験用電源として最適です。 |
|
| |
出力電圧 |
0〜150V |
|
出力電流 |
2A (平均電流） |
|
入力信号 |
0〜+10V
(任意波形） |
|
バイアス電圧 |
0〜150V（半固定設定） |
|
増幅度 |
15倍
(半固定設定） |
|
増幅帯域 |
DC〜70KHz (-3dB
抵抗負荷100Ω時） |
|
安定度 |
±1x 10 -4
(AC100V±10%) |
|
リップル雑音 |
5mVp-p以下（容量負荷 2μF時） |
|
モニター出力 |
出力の1/10
インピーダンス10KΩ |
|
保護回路 |
平均電流2.2A以上で作動 |
|
外形寸法 |
320(W)x150(H)x350(D)mm |
|
所要電源 |
AC100V 50/60Hz |
|
|
|
|
|
|
|
|
 |
|

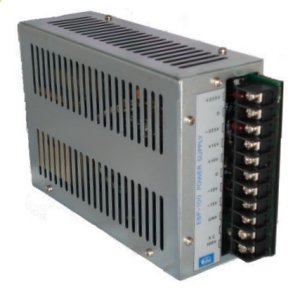

EBP-100 |
\74,800（\82,280税込み） |
低雑音で安定度が高く±２２５Ｖまたは±１５０Ｖの安定な電源を供給できます。 |
|
|
出力電圧 |
±225V(±150V) |
±15V |
±10V |
|
電圧誤差範囲 |
±1V以内 |
±0.5V以内 |
±0.05V以内 |
|
最大出力電流 |
±100mA※ |
±20mA |
±1mA |
|
安定度 |
±1×10-4/AC±10% |
±1×10-3/10% |
±1×10-4/℃ |
|
リップル雑音 |
5mVp-p 以内 |
5mVp-p 以内 |
1mVp-p 以内 |
|
製品構成 |
EBP-100型本体、裸圧着端子、ヒューズ |
※正負両極性同時負荷のときは、それぞれ50mAになります。
（±150V出力で使用するときは、内部設定スイッチの切り替えが必要です） |
|
|
◆
015シリーズ パルス対応型ピエゾ電源
|
|
|
ENP-015S型 |
|
高速スイッチ型ピエゾ電源 |
\78,000（\85,800税込み） |
入力パルス幅に合わせて高電圧パルスをピエゾ素子に供給します。スイッチ動作のため急峻な立ち上がりたち下がり時間で駆動します。大電流のピーク値に耐える設計です。
充放電、２パルス操作ができます。 |
|
|
 |
|
| |
出力電圧 |
30V〜150V (2段階で設定） |
|
ピーク電流 |
40A (最大値） |
|
出力電流 |
100mA (平均電流） |
|
入力信号 |
TTLレベル信号（充放電２信号個別入力可） |
|
高速パルス応答 |
20μS （容量10μF 出力0〜100Vの範囲で） |
|
過電流保護回路
平均電流110mA以上で作動 |
| |
外形寸法 |
120(H)x50(W)x210(D)mm |
|
所要電源 |
AC100V 50/60Hz |
| |
|
|
|
|
ENP-015A型 |
|
増幅型ピエゾ電源 |
\83,000（\91,300税込み） |
直流広帯域増幅器でピーク電流の大きなピエゾ電源です。パルス波からランプ波，階段波など正弦波はもとより任意の波形でドライブできます。 |
|
|
 |
|
| |
出力電圧 |
0〜150V |
|
出力電流 |
100mA (平均電流） |
|
入力信号 |
0〜+10V (任意波形） |
|
バイアス電圧 |
0〜150V（半固定設定） |
|
増幅度 |
15倍 (半固定設定） |
|
増幅帯域
DC〜50KHz (-3dB 抵抗負荷時） |
| |
安定度 |
±1x 10 -4
(AC100V±10%) |
|
リップル雑音 |
20mVp-p以下 |
|
パルス応答 |
10μS （容量1μF 出力0〜100Vの範囲で） |
|
モニター出力 |
出力の1/10 インピーダンス10KΩ |
| 保護回路 |
平均電流110mA以上で作動 |
|
所要電源 |
AC100V 50/60Hz |
| 外形寸法 |
120(H)x50(W)x210(D)mm |
|
|
◆
Ｕシリーズ 低価格ユニット電源(多チャンネル化対応）
|
|
|
 |
| ENP-150U |
\86,000（\94,600税込み） |
| ENP-151U |
\120,000（\132,000税込み） |
| ENP-50U/4 |
\50,600（\55,660税込み） |
| ENP-50U/8 |
\57,200（\62,920税込み） |
|
|
| |
ENP-150U |
Max+150V /
0.1A / 単出力 |
| ENP-151U |
Max+150V /
1.0A / 単出力 |
| ENP-50U/4 |
1〜4ch切替表示用出力モニターユニット |
| ENP-50U/8 |
5〜8ch切替表示用出力モニターユニット |
| |
- 広帯域・高安定・低雑音
- 高速渦電流保護回路内蔵
- 出力電圧制御回路
各種電歪アクチュータ電源や外部電圧で制御可能な実験用電源として最適です。 |
|
|
|
|
|
|
|
ENP-3052B |
\440,000（\484,000税込み） |
|
バイポーラ出力による、２チャンネル高出力 |
|
|
| |
出力電圧 |
0〜±150V |
| 出力電流 |
0〜±0.5A（各チャンネル毎） |
| 増幅度 |
約24dB |
| 過電流保護回路 |
ピーク値3A 平均値0.5Aにて動作 |
- ２チャンネル独立して操作ができます。
- 高安定，広帯域
|
|
|
|
|
|
|
 |
| ENP-4014B |
\572,000（\629,200税込み） |
|
バイポーラ出力による、４チャンネル STM等の高精度制御用 |
|
|
| |
出力電圧 |
0〜±200V |
| 出力電流 |
0.1A（各チャンネル毎） |
| 増幅度 |
20倍(約26dB) |
| オフセット設定範囲 |
0〜±200V |
| 過電流保護回路 |
ピーク値0.6A 平均値0.1Aにて動作 |
- ４チャンネル独立して操作ができます。
- 高安定，広帯域，低雑音
|
|
|
|
|
|
|
 |
| ENP-5014B |
\750,000（\825,000税込み） |
|
バイポーラ出力による、４チャンネルピエゾドライバ |
|
|
| |
出力電圧 |
0〜±250V |
| 出力電流 |
0.1A（各チャンネル毎） |
| 増幅度 |
25倍(約28dB) |
| バイアス設定範囲 |
0〜±250V |
| 過電流保護回路 |
ピーク値0.4A 平均値0.1Aにて動作 |
- ４チャンネル独立して操作ができます
- X/Y/Zの３軸入力信号合成回路付き
|
|
|
|
|
|
|
|
| ENP-6032B |
\572,000（\629,200税込み） |
|
|
|
|
| |
出力電圧 |
0〜±300V |
| 出力電流 |
0〜±0.3A（各チャンネル毎） |
| 増幅度 |
約30dB |
| バイアス設定範囲 |
0〜±300V |
| 過電流保護回路 |
ピーク値1.0A 平均値0.7Aにて動作 |
|
|
|
|
|
|
|
|
|
| ENP-6101 |
\715,000（\786,500税込み） |
|
|
|
|
| |
出力電圧 |
0〜＋600V |
| 出力電流 |
0〜±1.0A |
| 増幅度 |
約30dB |
| バイアス設定範囲 |
0〜＋600V |
| 過電流保護回路 |
|
|
|
|
|
|
|
|
|
 |
| ENP-10011A |
\506,000（\556,600税込み） |
| ENP-10021A |
\685,300（\753,830税込み） |
|
高電圧ピエゾ素子の駆動用。 |
|
|
| |
出力電圧 |
0〜＋1000V |
| 出力電流 |
0〜±0.1A |
| 増幅度 |
約40dB |
| 過電流保護回路 |
ピーク値0.35A 平均値0.12Aにて動作 |
| 電圧制限設定範囲 |
＋20〜＋1000V |
| 増幅帯域 |
DC〜50KHz |
|
|
|
|
|
|
|
|
|
|
 |
| ENP-2033 |
\506,000（\556,600税込み） |
|
高出力 変調電圧や掃引電圧を加算合成できる電圧源に最適です。 |
|
|
| |
出力電圧 |
0〜＋200V |
| 出力電流 |
0.3A（各チャンネル毎） |
| 増幅度 |
20倍(約26dB) |
| オフセット設定範囲 |
0〜＋200V |
| 過電流保護回路 |
ピーク値2.0A 平均値0.4Aにて動作 |
- ３チャンネル独立して操作ができます。
- 高安定，広帯域
|
|
|
