テスラメータ・ガウスメータ
磁場測定器>>NMR磁場測定器(磁場変調方式)
|
|
|
 |

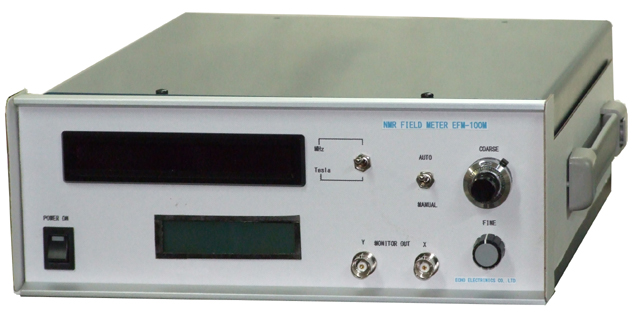

EFM-100M  |
|
かつてない低価格でＮＭＲによる磁場測定が行えます。
ホール素子を用いた測定器に比べて絶対磁場の計測が可能な磁場強度の標準測定方式です。 |
| |
測定範囲 |
0.1〜0.25、0.25〜0.55、0.5〜1.1 1〜1.8T、のレンジから選択 追加も可 |
| 測定精度 |
10μＴ |
| 変調方式 |
磁場変調 |
| 所用均一度 |
1×10-4/cm3 |
| サンプル試料 |
プロトン |
| 測定レンジ |
4RANGE（ﾌﾟﾛｰﾌﾞ追加可能） |
| 信号サーチ機能 |
自動 |
| |
|
| 装置構成 |
磁場測定器本体、プローブ、
ACケーブル |
|
| |
|
|
|
|
 |

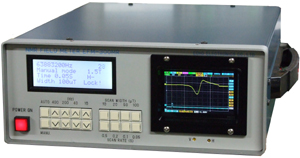

| EFM-300MR |
|
ＭＲＩマグネット等の磁界分布測定用に開発された精密磁場測定器で、内蔵のシンセサイザにより高い測定精度が得られます。
|
| |
測定範囲 |
1.5±0.005T、3±0.005T 2ﾌﾟﾛｰﾌﾞ |
| 測定精度 |
0.1ppm |
| 変調方式 |
磁場変調 |
| 所用均一度 |
1×10-4/cm3 |
| サンプル試料 |
プロトン |
| 測定レンジ |
2RANGE（ﾌﾟﾛｰﾌﾞ2本、追加可能） |
| 信号サーチ機能 |
自動 |
| |
|
| 装置構成 |
磁場測定器本体、プローブ、
ACケーブル |
|
| |
|
◆ 分布測定用NMR磁場測定器
|
|
 |
| EFM-150MR |
\１,606,000（\1,766,600税込み） |
ＭＲＩマグネット等の磁界分布測定用に開発された精密磁場測定器で、内蔵の周波数固定回路によりさらに高い測定精度が得られます。
|
| |
測定範囲 |
0.2±0.02T〜0.5±0.02T 1レンジ |
| 測定精度 |
0.１μT |
| 変調方式 |
磁場変調，電源同期 |
| 所用均一度 |
1×10-4/cm3 |
| サンプル試料 |
プロトン |
| 測定レンジ |
1
RANGE（ﾌﾟﾛｰﾌﾞ追加可能） |
| 磁場追尾機能 |
自動 |
| |
|
| 装置構成 |
磁場測定器本体、プローブ、
ACケーブル |
|
|
|
|
 |
|
EFM-300AE
|
\495,000（\544,500税込み） |
遠隔操作型磁場測定器（EFM-3000AX等）に追加することで全自動計測とイーサネットでの通信が可能になります。既存のシステムを使うので低価格になっています。 |
|
|
|
 |
|
ETM-600M
|
\825,000（\907,500税込み） |
原子核磁気共鳴現象（ＮＭＲ）を応用した精密磁場測定器で、絶対磁場の測定を自動で行えます。１バンド構成の為、低価格になっています。 |
|
《主な仕様》
| |
測定範囲 |
0.1〜1.8Tの範囲
で4種類のプローブから選択
プローブＡ 0.1〜0.25TESLA
プローブＢ 0.25〜0.55TESLA
プローブＣ 0.5〜1.05TESLA
プローブＤ 1〜1.8T
TESLA |
| 測定精度 |
10μT |
| 変調方式 |
磁場変調，電源周波数同期 |
| 所用均一度 |
1×10-4/cc |
| サンプル試料 |
プロトン |
| 測定レンジ |
1 RANGE |
| 磁場追尾機能 |
自動 |
| 装置構成 |
ETM-600M本体、専用プローブ(2m)
ACケーブル、接続ケーブル |
|
|
|
|
|
|
|

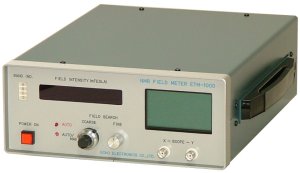

ETM-1000M
|
\935,000（\1,028,500税込み） |
原子核磁気共鳴現象（ＮＭＲ）を応用した精密磁場測定器で、絶対磁場の自動
測定が可能です。
４バンド分のセンサーコイルを1本のプローブにまとめ、0.1T〜1.8Tまで測定可能です。 |
|
《主な仕様》
| |
測定範囲 |
0.1〜1.8T |
| 測定精度 |
１0μT |
| 変調方式 |
磁場変調，電源周波数同期 |
| 所用均一度 |
1×10-4/cc |
| サンプル試料 |
プロトン |
| 測定レンジ |
4 RANGE |
| 磁場追尾機能 |
自動 |
| 装置構成 |
ETM-1000M本体、専用プローブ(2m)
ACケーブル、接続ケーブル |
|
|
|
|
|
|
|
ETM-1100M
|
\1,155,000（\1,270,500税込み） |
遠隔操作用に開発された機種です。
200mまで延長可能です。
|
|
《主な仕様》
| |
測定範囲 |
0.1〜1.8T |
| 測定精度 |
１0μT |
| 変調方式 |
磁場変調，電源周波数同期 |
| 所用均一度 |
1×10-4/cc |
| サンプル試料 |
プロトン |
| 測定レンジ |
4 RANGE |
| 磁場追尾機能 |
自動 |
|
装置構成 |
ETM-1100M本体、専用プローブ(2mｹｰﾌﾞﾙ付)、中継ケーブル1本(5m〜)
ヘッドアンプ、ACケーブル
|
|
|
|
|
|
|
|

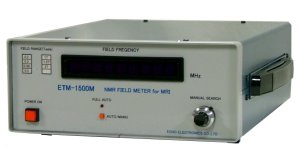

ETM-1500M
|
\2,200,000（\2420,000税込み） |
原子核磁気共鳴現象（ＮＭＲ）を応用したＭＲＩ用の精密磁場測定器で、磁界強度分布測定、経時変化測定に最適です。 |
|
《主な仕様》
| |
測定範囲 |
0.1〜0.5Tの範囲で、指定磁場±0.02T |
| 測定精度 |
1μT(外部ｼﾝｾｻｲｻﾞ使用時) |
| 変調方式 |
磁場変調，電源周波数同期 |
| 所用均一度 |
1×10-4/cc |
| サンプル試料 |
プロトン |
| 測定レンジ |
1 RANGE |
| 磁場追尾機能 |
自動 |
| 装置構成 |
ETM-1500M本体、専用プローブ(ｹｰﾌﾞﾙ付、ﾄｰﾀﾙ長10m)
ACケーブル |
|
|
|
|
|
 |
|
ETM-1600M
|
\2,530,000（\2783,000税込み） |
微小変調方式を採用することで精度を向上させました。NMR信号の半値幅分だけ磁場変調を与える方式で、計測磁場内で振動等の影響が少なく、より高精度な計測が行えます。 |
|
《主な仕様》
| |
測定範囲 |
0.1〜0.5Tの範囲中で測定中心値から±0.02Tの範囲 |
| 測定精度 |
0.1μT |
| 変調方式 |
磁場変調，電源周波数同期 |
| 所用均一度 |
1×10-4/cc |
| サンプル試料 |
プロトン |
| 測定レンジ |
1 RANGE |
| 磁場追尾機能 |
自動 |
| 装置構成 |
ETM-1600M本体、専用プローブ(2m)
ACケーブル、接続ケーブル |
|
|
|
|
|
 |
|

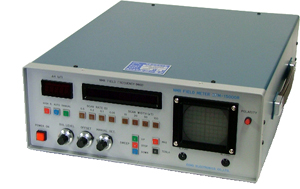

ETM-401
|
\3,300,000（\3,630,000税込み） |
原子核磁気共鳴現象（ＮＭＲ）を応用したＭＲＩ用の精密磁場測定器で、高い磁界強度の分布測定、経時変化測定に最適です。 |
|
《主な仕様》
| |
測定範囲 |
1T±5mT |
| 測定精度 |
±0.1ppm
以上の高精度計測(外部ｼﾝｾｻｲｻﾞ使用時) |
| 変調方式 |
磁場変調，電源周波数同期 |
| 所用均一度 |
1×10-4/cc |
| サンプル試料 |
プロトン |
| 測定レンジ |
1 RANGE |
| 磁場追尾機能 |
自動 |
| 装置構成 |
ETM-401本体、専用プローブ(ｹｰﾌﾞﾙ長ﾄｰﾀﾙ5m)、ヘッドアンプ
、サンプル2種、ACケーブル |
|
|
|
|
|
|
|
ETM-402
|
\3,300,000（\3,630,000税込み） |
原子核磁気共鳴現象（ＮＭＲ）を応用したＭＲＩ用の精密磁場測定器で、高い磁界強度の分布測定、経時変化測定に最適です。 |
|
《主な仕様》
| |
測定範囲 |
1.5T±5mT |
| 測定精度 |
±0.1ppm以上
の高精度計測(外部ｼﾝｾｻｲｻﾞ使用時) |
| 変調方式 |
磁場変調，電源周波数同期 |
| 所用均一度 |
1×10-4/cc |
| サンプル試料 |
プロトン |
| 測定レンジ |
1 RANGE |
| 磁場追尾機能 |
自動 |
| 装置構成 |
ETM-402本体、専用プローブ(ｹｰﾌﾞﾙ長ﾄｰﾀﾙ5m)、ヘッドアンプ
、サンプル2種、ACケーブル |
|
|
|
|
|
|
|
ETM-403
|
\5,500,000（\6,050,000税込み） |
原子核磁気共鳴現象（ＮＭＲ）を応用したＭＲＩ用の精密磁場測定器で、高い磁界強度の分布測定、経時変化測定に最適です。 |
|
《主な仕様》
| |
測定範囲 |
3T±5mT |
| 測定精度 |
±0.1ppm以上
の高精度計測(外部ｼﾝｾｻｲｻﾞ使用時) |
| 変調方式 |
磁場変調，電源周波数同期 |
| 所用均一度 |
1×10-4/cc |
| サンプル試料 |
プロトン |
| 測定レンジ |
1 RANGE |
| 磁場追尾機能 |
自動 |
| 装置構成 |
ETM-403本体、専用プローブ(ｹｰﾌﾞﾙ長ﾄｰﾀﾙ5m)、ヘッドアンプ
、サンプル2種、ACケーブル |
|
|
|
|
|
 |

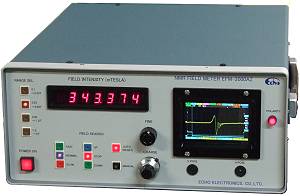

| EFM-2000AZ |
\1,060,000（\1,166,000税込み） |
原子核磁気共鳴現象（ＮＭＲ）を応用した精密磁場測定器で、絶対磁場の測定を簡単な操作で行えるようになっています。
４バンド分のセンサーコイルを1本のプローブにまとめ、0.1T〜2Tまで測定可能です。 |
| |
測定範囲 |
0.1〜2T |
| 測定精度 |
１μT |
| 変調方式 |
磁場変調，電源同期 |
| 所用均一度 |
1×10-4/cm3 |
| サンプル試料 |
プロトン |
| 測定レンジ |
4 RANGE |
| 磁場追尾機能 |
自動 |
| |
|
| 装置構成 |
磁場測定器本体、プローブ、
ACケーブル |
|
| |
|
|
|
|
|
| EFM-3000AZ |
\1,250,000（\1,375,000税込み） |
原子核磁気共鳴現象（ＮＭＲ）を応用した精密磁場測定器で、絶対磁場の測定を簡単な操作で行えるようになっています。2カ所の磁場切り替えて、0.1T〜2Tまで測定可能です。
|
| |
測定範囲 |
0.1〜2T(２チャンネルまで可) |
| 測定精度 |
１μT |
| 変調方式 |
磁場変調，電源同期 |
| 所用均一度 |
1×10-4/cm3 |
| サンプル試料 |
プロトン |
| 測定レンジ |
4 RANGE |
| 磁場追尾機能 |
自動 |
| |
|
| 装置構成 |
磁場測定器本体、1chヘッドアンプ、
2chマルチプレクサ、プローブ |
|
| |
|
|
|
|
|
| EFM-3000AZR |
\2,950,000（\3245,000税込み） |
原子核磁気共鳴現象（ＮＭＲ）を応用した精密磁場測定器で、絶対磁場の測定を簡単な操作で行えるようになっています。最大10カ所の磁場を切り替えて、0.1T〜2Tまで測定可能です。
|
| |
測定範囲 |
0.1〜2T(10チャンネルまで可) |
| 測定精度 |
１μT |
| 変調方式 |
磁場変調，電源同期 |
| 所用均一度 |
1×10-4/cm3 |
| サンプル試料 |
プロトン |
| 測定レンジ |
4 RANGE |
| 磁場追尾機能 |
自動 |
| |
|
| 装置構成 |
磁場測定器本体、ヘッドアンプ
MPX、プローブ
|
|
| |
|
|
|
|
|

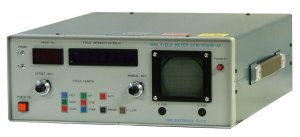

| EFM-150HM-AZ |
\2,380,000（\2,618,000税込み） |
ＭＲＩマグネットの磁界分布測定用に開発された精密磁場測定器で、内蔵の周波数固定回路によりさらに高い測定精度が得られます。
|
| |
測定範囲 |
0.2±0.02T，0.5±0.02T 2レンジ |
| 測定精度 |
0.１μT |
| 変調方式 |
磁場変調，電源同期 |
| 所用均一度 |
1×10-4/cm3 |
| サンプル試料 |
プロトン |
| 測定レンジ |
2 RANGE |
| 磁場追尾機能 |
自動 |
| |
|
| 装置構成 |
磁場測定器本体、プローブ、
ACケーブル |
|
| |
|
|
|
|
|

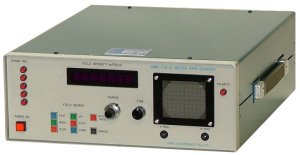

| EFM-30AZ |
\1,800,000（\1,980,000税込み） |
ＥＳＲ（電子スピン共鳴）を利用した高精度の磁場測定器で、超伝導マグネットの超伝導状態にする前段階での分布測定や残留磁場測定などに適します。
|
| |
測定範囲 |
1mT〜10mT |
| 測定精度 |
0.１μT |
| 変調方式 |
磁場変調(10Hz/10KHz) |
| 所用均一度 |
1×10-4/cm3 |
| サンプル試料 |
DPPH(フリーラジカル) |
| 測定レンジ |
5 RANGE |
| 磁場追尾機能 |
自動 |
| 基準周波数 |
7.010MHz |
| 装置構成 |
磁場測定器本体、プローブ、
ACケーブル |
|
| |
|
|
|
|
|
| EFM-6000AZ |
\2,000,000（\2,200,000税込み） |
ＮＭＲ（核磁気共鳴）を利用してより高い磁場を高精度に測定できる磁場測定器です。
|
| |
測定範囲 |
2〜6T (3プローブ) |
| 測定精度 |
１μT |
| 変調方式 |
磁場変調，電源同期 |
| 所用均一度 |
1×10-4/cm3 |
| サンプル試料 |
プロトン |
| 測定レンジ |
3
RANGE(プローブ交換にて) |
| 磁場追尾機能 |
自動 |
| |
|
| 装置構成 |
磁場測定器本体、プローブ
３本、
ACケーブル |
|
| |
|
|
ＥＦＭシリーズ用オプションプローブ |
|
ＮＭＲ（核磁気共鳴）を利用して、より高い磁場を高精度に測定できる磁場測定器用プローブです。 |
|
|
|
 |
| EFM-1P |
\200,000（\220,000税込み） |
|
| |
測定範囲 |
0.1〜2T |
| 測定精度 |
１μT |
| 変調方式 |
磁場変調、電源同期 |
| 所用均一度 |
1×10-4/cm3 |
| サンプル試料 |
プロトン |
| 測定レンジ |
4 RANGE |
| 外形寸法 |
10×20×250mm 2mケーブル付 |
|
|
|
|
 |
|

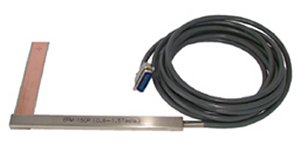

EFM-150P |
\230,000（\253,000税込み） |
先端厚みを1.5mmにすることで、いままで測定不可能だった狭い磁極に挿入してNMRによる精密測定が行えます
。
磁極中心近くでの測定が可能になり、位置精度の改善や均一性の良い場所での測定ができます。 |
| |
測定範囲 |
0.5〜2.0Tの範囲で任意の0.5Tの幅で測定可能 |
| 測定精度 |
１μT |
| 変調方式 |
磁場変調，電源同期 |
| 所用均一度 |
1×10-4/cm3 |
| サンプル試料 |
プロトン |
| 測定レンジ |
1 RANGE |
| 対応する磁場測定器 |
EFM-2000AX型、EFM-3000AX型（EFS-800型（適応EFS-150F)) |
| |
|
| 装置構成 |
超薄型プローブ、5mケーブルコネクタ付き
|
|
|
|
◆ 低磁場用
|
| |
| EFM-20P |
\260,000（\286,000税込み） |
|
| |
| 測定範囲 |
0.03〜0.1T |
| 測定精度 |
１μT |
| サンプル試料 |
プロトン |
| 測定レンジ |
1 RANGE |
| 外形寸法 |
15×20×250mm 2mケーブル付 |
|
|
◆ 高磁場用
|
| |
| EFM-30P |
\320,000（\352,000税込み） |
|
| |
| 測定範囲 |
2〜3T |
| 測定精度 |
１μT |
| サンプル試料 |
プロトン |
| 測定レンジ |
1 RANGE |
| 外形寸法 |
10×20×250mm 2mケーブル付 |
|
|
◆ 薄型
|
| |
| EFM-2P |
\320,000（\352,000税込み） |
|
| |
| 測定範囲 |
0.1〜0.2Tの範囲の
1 レンジ |
| 測定精度 |
１μT |
| サンプル試料 |
プロトン |
| 測定レンジ |
1 RANGE |
| 外形寸法 |
6×20×250mm 2mケーブル付 |
|
|
◆ 軸方向
|
| |
| EFM-10P |
\230,000（\253,000税込み） |
|
| |
| 測定範囲 |
0.1〜2T |
| 測定精度 |
１μT |
| サンプル試料 |
プロトン |
| 測定レンジ |
4 RANGE |
| 外形寸法 |
25φ×250mm 2mケーブル付 |
|
|
◆ EFM-6000AX用
|
| |
| EFM-100P |
\180,000（\198,000税込み） |
|
| |
| 測定範囲 |
2〜6Tで 3
レンジの範囲の 1 レンジ |
| 測定精度 |
１μT |
| サンプル試料 |
プロトン |
| 測定レンジ |
1 RANGE |
| 外形寸法 |
13φ×20×250mm 4mケーブル付 |
|
|
◆ EFM-30P用
|
| |
| EFM-3P |
\200,000（\220,000税込み） |
|
| |
| 測定範囲 |
1mT〜10mTの範囲の
1 レンジ |
| 測定精度 |
１μT |
| サンプル試料 |
DPPH(フリーラジカル) |
| 測定レンジ |
1 RANGE |
| 外形寸法 |
10×20×250mm 2mケーブル付 |
|
|
|
|
 |

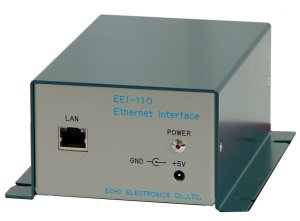

| EEI-110 |
\100,000（\110,000税込み） |
ＮＭＲ磁場測定器のデータをイーサネット経由でコンピュータに取り込むインターフェースです。（ＥＦＭシリーズ用） |
|
|
|
|
 |

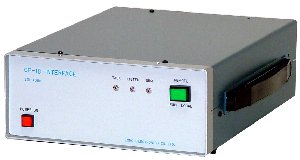

| EGI-488A |
|
ＮＭＲ磁場測定器のデータをGP-IB経由で
コンピュータに取り込むインターフェースです。（ＥＦＭシリーズ用） |
| EGI-488T |
|
ＮＭＲ磁場測定器のデータをGP-IB経由で
コンピュータに取り込むインターフェースです。（ＥＴＭシリーズ用） |
|
|
|
|
 |

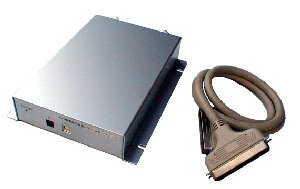

| EUI-110 |
|
ＮＭＲ磁場測定器のデータをＵＳＢにてコンピュータに取り込むインターフェースです。
（ＥＦＭシリーズ用） |
| EUI-110T |
|
ＮＭＲ磁場測定器のデータをＵＳＢにてコンピュータに取り込むインターフェースです。
（ＥＴＭシリーズ用） |
|
| |
|
