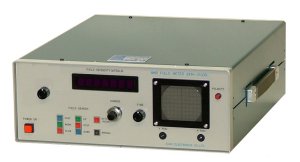

 ◆ シンクロトロン用 NMR磁場測定器

EFM-15000(FT,FB)

\2,630,000

シンクロトロンに同期してパルス状に変化する
磁場を高精度に計測する装置です。
タイミング信号を移動することでフラット部分の変化を読みとれます。
  測定範囲 0.12Tの範囲で任意
測定精度 μT
変調方式 磁場変調,50Hz/100Hz
所用均一度 1×10-4/cc
サンプル試料 プロトン
測定レンジ 1または2RANGE
磁場追尾機能 自動
装置構成 EFM-15000本体、専用プローブ(2m)、中継ケーブル、中継アンプ、ACケーブル、接続ケーブル





計測区間T1がオンの時にNMR信号が変調磁場内に存在すれば 、周波数を制御して中心に引き込む動作を行います。

磁場が変動した場合も、計測区間中にNMR信号を連続的に引き込む動作を行うので、常に磁場直読値を表示することができるようになっています。

(図ではフラットトップを示していますが、フラットボトムに於いても同じ動作となります)
